Desde junho de 2017, já testamos, homologamos e realizamos diversos testes com esta tecnologia trazida pela Hikvision a nosso mercado.

A ideia é genial e seu uso também muito simples! apenas o cabo coaxial e até mesmo com cabos UTP e uso de baluns*

* de acordo com o cabo utilizado

Certo mas ai vem a duvida: qualquer câmera funciona? vamos esclarecer!

O sistema POC ( power over coaxial) trabalha de forma semelhante ao POE ( power over Ethernet) ambos trabalham com 48V.

Hikvision DS-7204HQHI K1/P ( com alimentação POC)
Painel traseiro

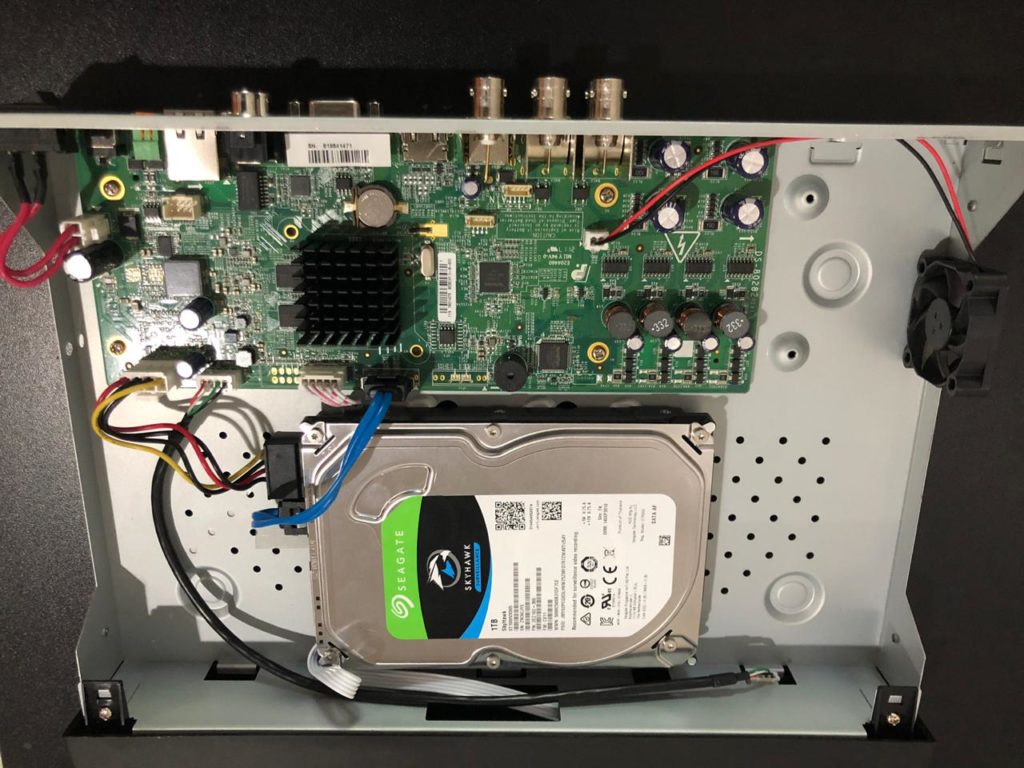

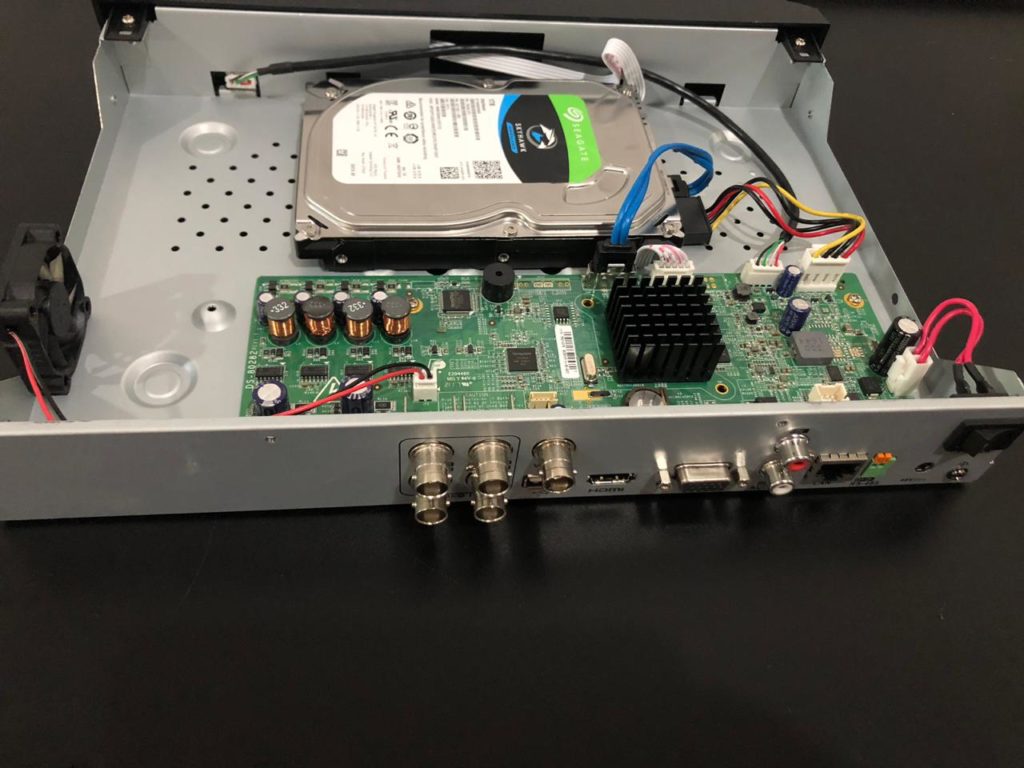

Como podemos notar olhando esteticamente o gravador é identico a seu modelo convencional, porem ao abrir o mesmo o circuito é maior e possui os componentes necessários para a alimentação das câmeras.

Para explicar melhor o funcionamento vinculamos o artigo do amigo Claudio Almeida do Instituto CFTV:

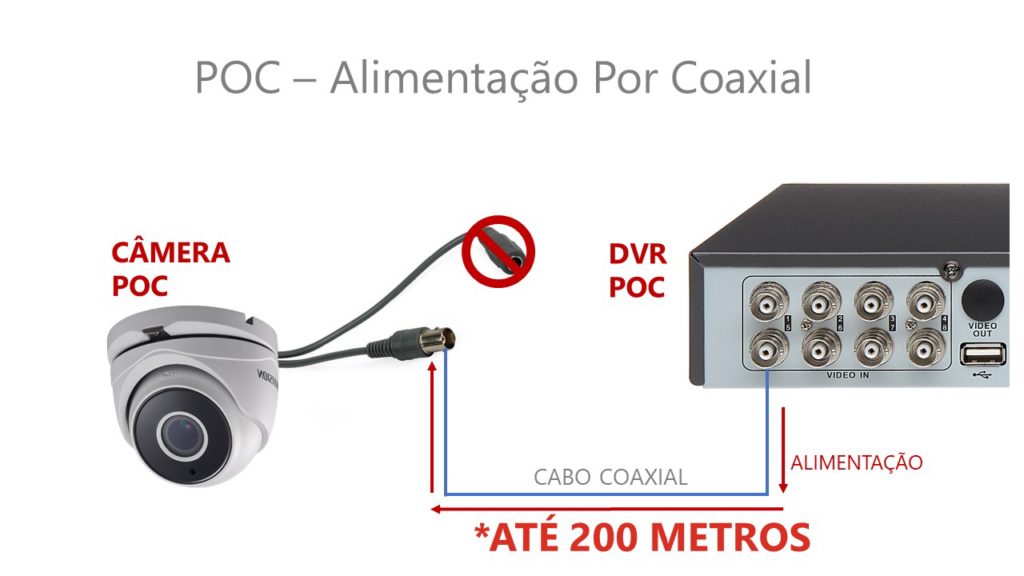

Imagem do artigo abaixo

http://www.institutocftv.com.br/cabeamento—7—poc.html

Bem eletrônica a parte como funciona para o Instalador:

  • Câmeras POC funcionam também com alimentação por fontes convencionais
  • Câmeras comuns funcionam sem problemas em DVR com alimentação POC
  • O procedimento é simples: conecte a Câmera apenas com o conector BNC e pronto esta funcionando!

Como o mercado de cabos coaxiais é amplo e variado é possível em cabos de alta performance como os BETACAVI alcançarmos distancias superiores a 600M com seu cabo mais simples!

Veja a tabela abaixo de testes realizados pelo Instituto Cftv

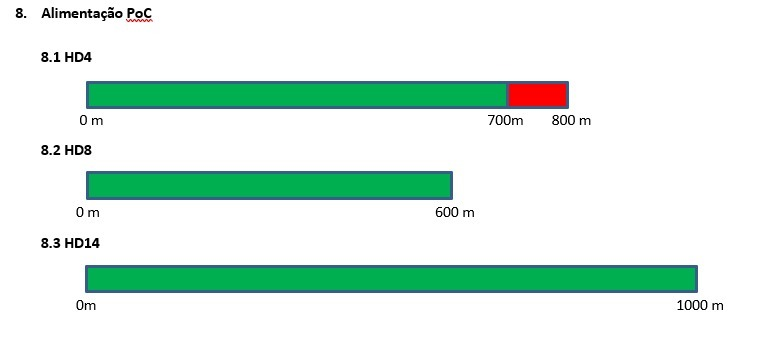

CABOS DE ALTA PERFORMANCE BETACAVI

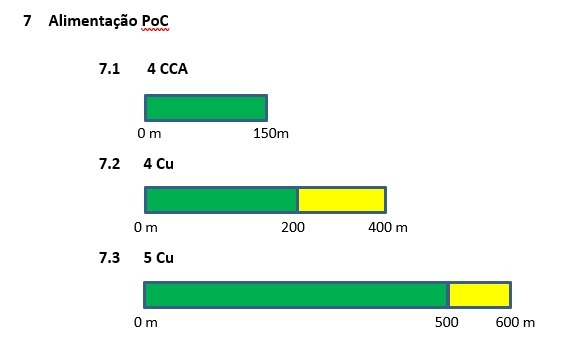

CABOS DE CUSTO ACESSÍVEL FRAPA

Como podemos observar nestas tabelas de testes do Instututo CFTV, a performance de distancias e resoluções esta diretamente ligada a qualidade do cabo utilizado.

Posso utilizar a alimentação POC também com cabos UTP? sim testamos com cabos UTP Betacavi e com o CFTV Prysmian UCHome com balun Hikvision atingindo sem problemas ótimas imagens em 1080P em distancias de 100M.

Testes e homologações dos cabos Prysmian UCHome

Primeiros testes em campo da linha Hikvision Turbo 4.0 com POC
Artigo com Osvaldo Junior da Seagate

Como nosso artigo mostra a tecnologia POC trazida pela Hikvision para o Brasil em 2017 tem tudo para ser popularizada através do lançamento de modelos desde entrada a tops de linha com resoluções e recursos elevados.

Um sistema POC segue a mesma linha de projetos que o sistema analógico convencional, podendo ser implantado com cabos convencionais com distancias limitadas, porem atingindo distancias absurdas com cabos de alta performance BETACAVI.

Para o instalador é uma evolução na redução de tempo de instalação e de resoluções de problemas
